Максимальная высота не показывает, достигнет ли люлька рабочей точки. Разбираем, как сопоставить высоту, вылет, препятствие и нагрузку по официальной диаграмме SINOBOOM.
Диаграмма отвечает на конкретный вопрос
Рабочая высота показывает верхнюю границу возможностей машины, но не гарантирует доступ к любой точке ниже неё. Стрела движется внутри контура, заданного конструкцией и системой безопасности. Поэтому выбор начинают не с числа в названии модели, а с координат места работ: насколько оно выше уровня стоянки, как далеко удалено по горизонтали. Для SINOBOOM нужна диаграмма выбранной модели конкретной версии, а не похожего подъёмника из той же серии.
Сначала найдите точку отсчёта
На вертикальной оси обычно указана высота, на горизонтальной — вылет. Однако ноль может относиться к оси поворотной платформы, центру машины или иной точке, обозначенной изготовителем. Контур читают вместе с примечаниями и условными цветами. Если брошюра показывает несколько зон нагрузки, каждая относится к своему допустимому весу в люльке. Сравнивать только крайние значения по осям нельзя: они могут достигаться при разных положениях стрелы.
Какие размеры снять на объекте
До подбора подготовьте схему площадки и зафиксируйте:
- высоту рабочей точки относительно места установки машины;
- горизонтальное расстояние до точки и глубину препятствия;
- высоту парапета, навеса, оборудования или другой преграды;
- суммарную массу людей, инструмента и материалов в люльке;
- ширину проезда, свободную зону поворота и состояние основания;
- возможность перестановки техники между этапами работы.
Размеры наносят в одной системе координат. К ним добавляют запас, предусмотренный проектом производства работ, но не расширяют контур диаграммы произвольно.
Чем различается форма рабочей зоны

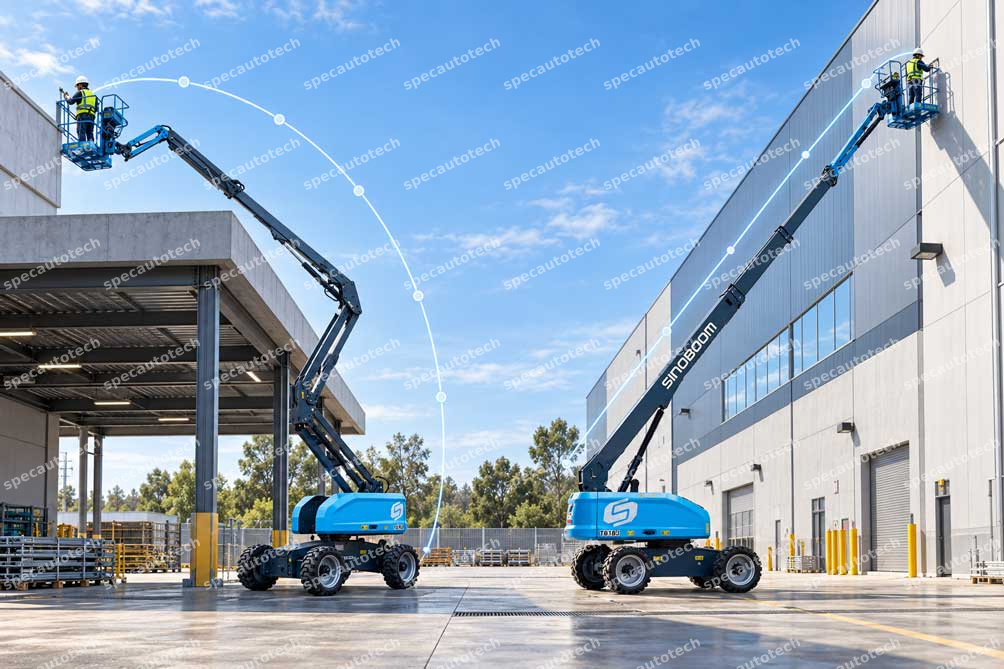

Коленчатая стрела способна поднимать платформу над препятствием: для неё важна высота перегиба, которую в документации называют up-and-over clearance. Телескопическая стрела даёт прямолинейный большой вылет, но доступ за высокий парапет зависит от положения машины, геометрии объекта. Это не правило выбора по названию типа. Решение подтверждают наложением координат на официальный контур AB или TB.
Нагрузка может сузить доступную область
В массу входят работники, инструмент, детали, всё содержимое платформы. В официальных материалах SINOBOOM для отдельных моделей приведены ограниченная либо неограниченная зоны: допустимый вылет меняется вместе с нагрузкой. Если схема объекта попадает на границу, нужен инженерный подбор, а не округление в большую сторону. Также проверяют поворот платформы, хвостовой вынос, допустимый уклон, ветер, требования руководства оператора.
